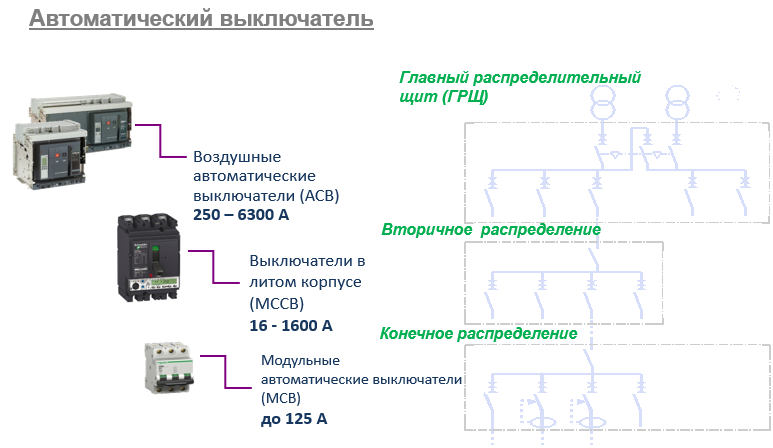

обратная связьАвтоматический выключатель — электрический аппарат, предназначенный для нечастых операций включения и отключения токов нагрузки в номинальном режиме, а также автоматического отключения питающей цепи в аварийном режиме: при перегрузке или коротком замыкании.

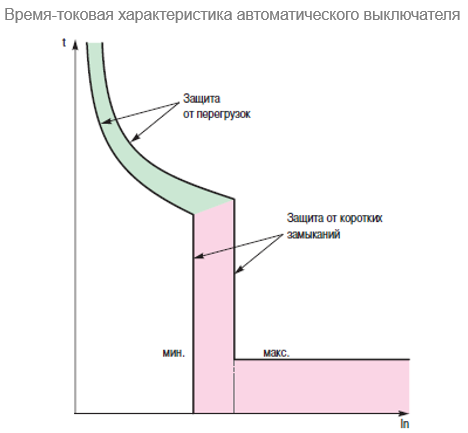

Защита от сверхтока
Перегрузка
(расцепитель с большой выдержкой времени)
Короткое замыкание
(расцепитель мгновенного срабатывания)
Категории автоматических выключателей
Категория А - выключатели, у которых не предусмотрена какая-либо выдержка времени при отключении; обычно к этой категории относятся выключатели в литом корпусе
Категория Б (англ. «В»), - выключатели, у которых для обеспечения временной селективности существует возможность установить выдержку времени (до 1 с), если отключаемый ток КЗ меньше Icw;
к этой категории относятся автоматические выключатели на большие токи.

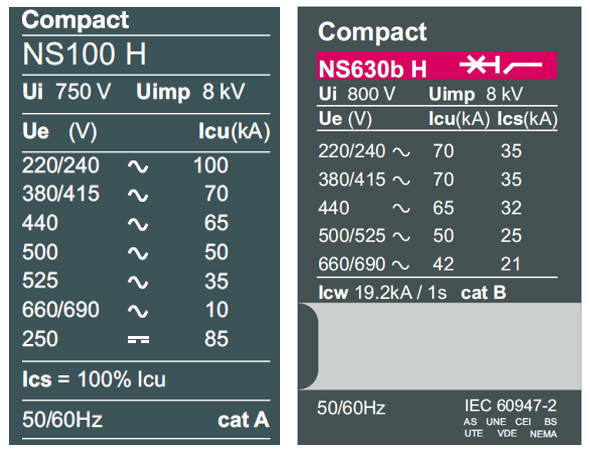

Ue - номинальное рабочее напряжение
Ui - номинальное напряжение изоляции
Uimp - номинальное импульсное выдерживаемое напряжение
In - номинальный ток
Ie - номинальный рабочий ток (по условиям эксплуатации)
Icu -номинальная предельная наибольшая отключающая способность
Ics - номинальная рабочая наибольшая отключающая способность
Icm - номинальная наибольшая включающая способность
Icw/t - наибольший кратковременный допустимый ток

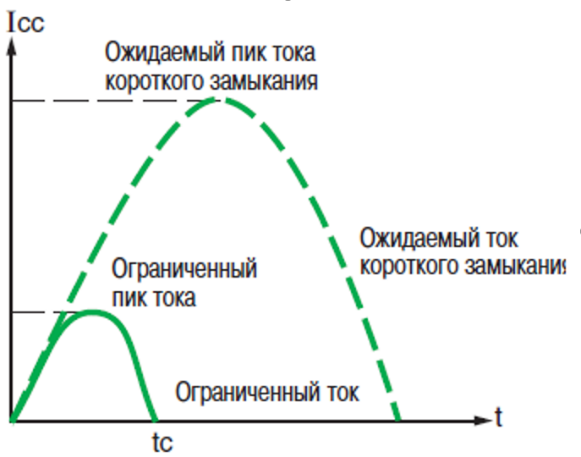

Преимущества ограничения тока:
- улучшенная сохранность цепей электроустановки
- снижение термических эффектов (увеличение срока службы кабелей)
- снижение механических эффектов
(снижение риска деформации и разрушения, чрезмерного выгорания контактов)
Автоматические выключатели способствуют более эффективной эксплуатации:
- кабелей и проводки;
- шинопроводов заводского изготовления;
- коммутационных аппаратов.снижение влияния электромагнитных помех
Результат увеличение срока службы электроустановок
